Produkta pārskats
Individuālās elektroenerģijas uzskaites pārvaldīšana modernos daudzdzīvokļu{0}}dzīvojamo māju torņos, daudzstāvu{1}}dzīvokļos un komerciālos kompleksos tradicionāli ir bijis -ietilpīgs un darbietilpīgs{3}}problēma. Parastajiem iestatījumiem ir nepieciešami daudzi atsevišķi skaitītāju korpusi, kas noved pie pārblīvēta paneļu izkārtojuma un sarežģītām, kļūdainām{5}}vadu instalācijas procedūrām.

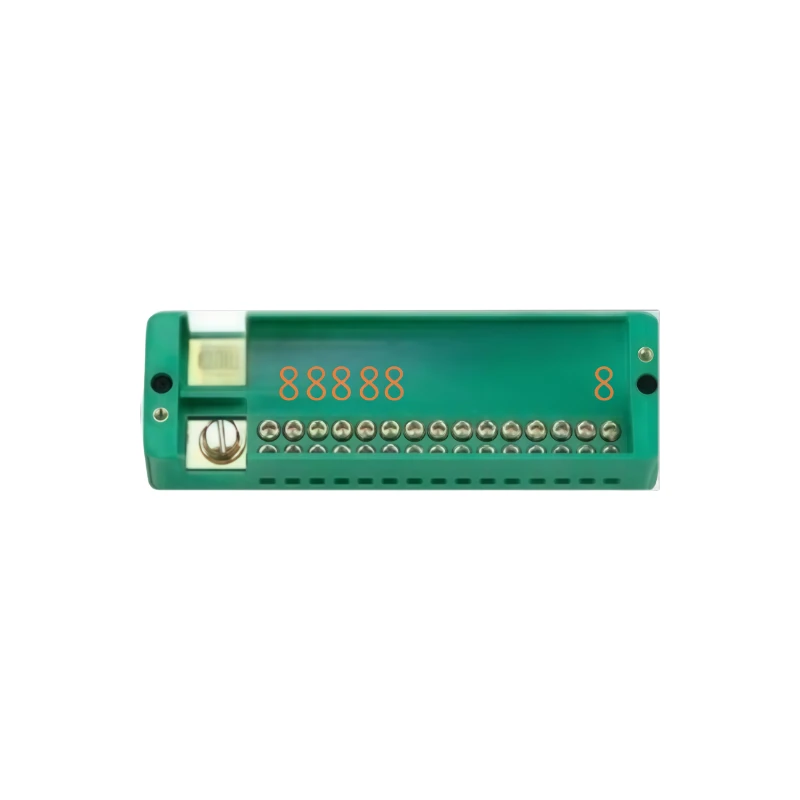

Šis augsta blīvuma{0}}konsolidētais termināļa mezgls risina šīs problēmas, integrējot piecpadsmit pilnībā izolētas neatkarīgas savienojuma stacijas vienā kompaktā struktūrvienībā. Tas ir paredzēts lieljaudas-maģistrālo kopņu lietojumprogrammām, un tas ļauj komunālo pakalpojumu operatoriem apvienot līdz pat piecpadsmit individuālu abonentu savienojumu vienotā platībā, samazinot kopējo montāžas vietu pat par 50%, vienlaikus ievērojami racionalizējot automatizēto skaitītāju nolasīšanas (AMR) sistēmu ieviešanu.
Inženierzinātnes svarīgākie momenti
Triecienizturīgs{0}}polikarbonāta korpuss– Atkāpjoties no tradicionālajām trauslajām plastmasām, kurām uzstādīšanas spriedzes ietekmē ir tendence plaisāt un laika gaitā absorbēt mitrumu, viss korpuss ir iesmidzināms{0}}veidots no augstākās kvalitātes-polikarbonāta polimēra. Šis materiāls nodrošina izcilu triecienizturību, nulles ūdens absorbciju, lai novērstu iekšēju pelējuma veidošanos, un UL94 V-0 liesmas slāpētāju, kas nodrošina maksimālu ugunsdrošību.
Hot{0}}Swap apvedceļa aizsardzība– Katrai skaitītāja pozīcijai ir neatkarīga fiziska apvada ķēde. Šī kritiskā inovācija ļauj lauka tehniķiem noņemt, pārbaudīt vai nomainīt bojātu elektrības skaitītāju, kamēr sistēma paliek strāva-, neatvienojot galvenos sadales kabeļus vai nepārtraucot strāvas padevi blakus esošajiem īrniekiem.
Daudzpusīgi kombinēti slotu termināļi– Visos vadu{0}}skavas pieslēgvietās un kopnes termināļos ir izmantots uzlabots kombinētais spraugas skrūvju dizains. Uzstādīšanas brigādes var strādāt gan ar plakanu galvu, gan ar Phillips skrūvgriežiem, panākot augstu-griezes momentu, vibrāciju-izturīgus savienojumus bez skrūves galvas atdalīšanas riska.
Lielas-kapacitātes skārda-pārklāta vara kopne– Elektriskais mugurkauls sastāv no smagas -mēra skārda-pārklātas vara kopnes, kuras standarta jauda ir 300 A, paplašināma līdz 500 A. Šis lielais vara šķērsgriezums- samazina kontaktu pretestību, lai nodrošinātu vēsu darbību pat tad, ja visas piecpadsmit iekraušanas stacijas vienlaikus darbojas ar pilnu jaudu.
Tehniskās specifikācijas
| Specifikācija | Parametrs |
|---|---|
| Skaitītāja pozīciju skaits | 15 (neatkarīgs) |
| Piemērojamā sistēma | Vienfāzes{0}}(230V) |
| Skaitītāja tips | Tiešs-vienfāzes-enerģijas skaitītājs |
| Termināļi katrā pozīcijā | Līnija iekšā (L+N) + ielāde (L+N) |
| Nominālais spriegums | 230V maiņstrāva |
| Nominālā strāva katrai pozīcijai | 60A standarts (80A / 100A pēc izvēles) |
| Galvenās kopnes vērtējums | 300A vara standarts (400A / 500A pēc izvēles) |
| Kopnes izkārtojums | Viena plūsma vai segmentēta (konfigurējamas 2–3 sadaļas) |
| Īss-laiks, izturīgs pret strāvu | 5kA / 1s |
| Kontakta pretestība | Mazāks vai vienāds ar 0,35 mΩ (sākotnējais) |
| Dielektriskā izturība | Lielāka vai vienāda ar 2,5 kV / 1 min |
| Griezes momenta novērtējums | Lielāks vai vienāds ar 1,2 N·m |
| Diriģentu diapazons | 1,5 mm² – 16 mm² (tikai varš) |
| Termināļa stils | Sprosta skava vai cauruļveida skrūve |
| Apvedceļa konfigurācija | Neatkarīgi no katras pozīcijas, var veikt tūlītēju{0}}maiņu |
| Mājokļa materiāls | Polikarbonāts, V-0 liesmas reitings |
| Pārklājuma materiāls | Caurspīdīgs polikarbonāts ar savienojuma shēmu |
| Aizsardzības grāds | IP20 (standarta), IP54 (pēc izvēles) |
| Montāža | DIN sliedes vai skrūvju stiprinājums |
| Darba temperatūra | -40 grādi līdz +85 grāds |
| Standartu atbilstība | IEC 60999-1, GB/T 14048.7, CE, RoHS, CCC |
Elastīgas enerģijas sadales konfigurācijas
Galvenajai ienākošajai vara kopnei ir adaptīvs segmentēts dizains, kas ļauj darbuzņēmējiem sadalīt piecpadsmit{0}}staciju bloku divās vai trīs izolētās barošanas zonās. Šī strukturālā elastība atbalsta selektīvu slodžu grupēšanu vai dubultās-piegādes dublēšanas konfigurācijas, padarot vienību īpaši piemērotu-pašvaldību dzīvojamo māju apbūvei, universitāšu kopmītņu kompleksiem un industriālo parku darbinieku izmitināšanai.
Kāpēc izvēlēties šo 15 virzienu skaitītāja spaiļu bloku?
Šis vienfāzes{0}}skaitītāju sadales bloks apvieno vietu-taupošu blīvumu ar robustu inženieriju, piedāvājot praktisku risinājumu vairāku mērīšanas punktu apvienošanai šaurās elektriskās telpās. Tā karstās-maiņas apvedceļa iespēja, lielas-kapacitātes vara kopne un liesmu-drošā polikarbonāta korpuss nodrošina uzticamu veiktspēju prasīgās vairāku{6}}īrnieku vidēs. Neatkarīgi no tā, vai modernizējat esošās skaitītāju bankas vai norādāt aprīkojumu jauniem būvniecības projektiem, šis 15 virzienu spaiļu bloks nodrošina efektivitāti, drošību un atbilstību jūsu uzstādīšanas prasībām.
