Produkta pārskats

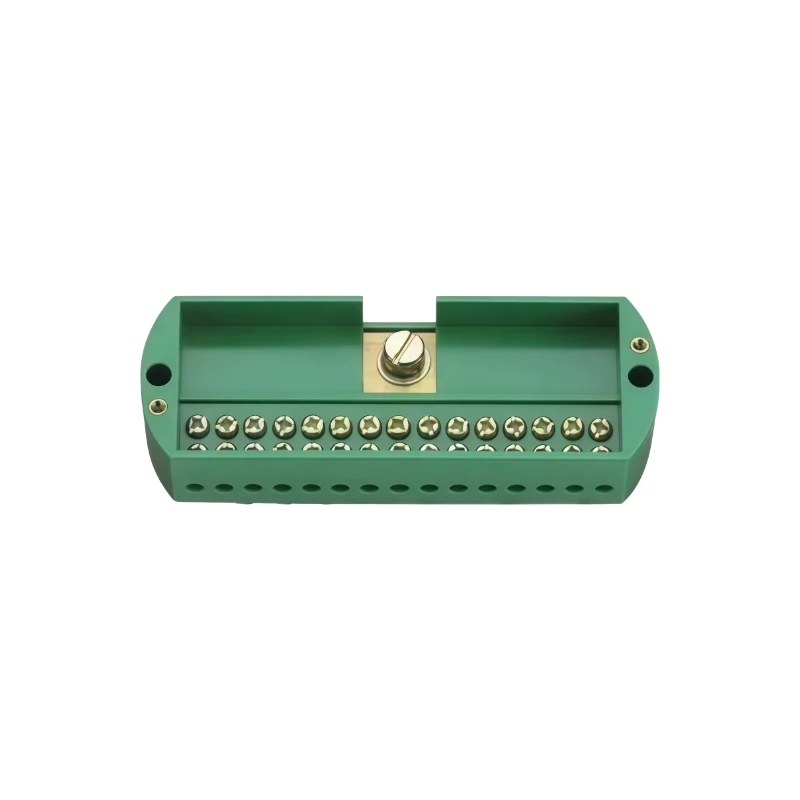

Mūsu 1-ieejas 15-izplūdes kompaktais sadales spaiļu bloks ir vietu taupošs, augsta blīvuma vadu risinājums, kas paredzēts mērīšanas sadales kārbām un sadales paneļiem, kur vietas ir ļoti maz. Šis spaiļu bloks ir izstrādāts, lai nodrošinātu centralizētu savienojuma punktu 15 atsevišķām shēmām no vienas galvenās ieejas, ar kompaktu dizainu, kas maksimāli izmanto pieejamo vietu standarta skaitītāju kastēs.

Galvenās atšķirības un telpas optimizācija

Šis 15 virzienu spaiļu bloks ir īpaši izstrādāts kompaktu skaitītāju kārbu lietojumiem ar optimizētu izkārtojumu, kas atbilst 15 ķēdēm standarta 12 moduļu skaitītāja kastē. Galvenās priekšrocības ietver:

Kompakta pēda

Optimizētais shēmas izkārtojums samazina spaiļu bloka kopējo izmēru par 15%, salīdzinot ar standarta 15-ceļu blokiem, padarot to ideāli piemērotu mazām un vidēji lielām skaitītāju kārbām ar ierobežotu vietu.

Augsts blīvums

Nodrošina 15 izejas shēmas ar minimālu nospiedumu, novēršot nepieciešamību pēc vairākiem mazākiem spaiļu blokiem un vienkāršojot paneļa vadu.

Efektīva siltuma izkliede

Kompaktais dizains ir apvienots ar optimizētu iekšējo vara stieņu izkārtojumu, kas nodrošina efektīvu siltuma izkliedi pat pie pilnas slodzes.

product-1807-870

Tehniskās specifikācijas

Maksimālā kopējā ieejas strāva: 125A nepārtraukta darbība

Maksimālā -izejas strāva: 10A vienā ķēdē

Saderība ar ieplūdes vadu: 10 mm² līdz 70 mm² cietie vai savīti vara vadi

Izejas vadu saderība: 1,5 mm² līdz 16 mm² cietie vai savīti vara vadi

Nominālais spriegums: 400V maiņstrāva

Izolācijas pretestība: > 100MΩ pie 500V DC

Dielektriskās izturības spriegums: 2,5 kV maiņstrāva 1 minūti

Skrūves griezes moments: 1,0 N·m līdz 1,2 N·m

Materiāli un konstrukcija

Vadītspējīgas sastāvdaļas

Augstas-tīrības elektrolītiskais varš ar alvas pārklājumu, kas nodrošina izcilu vadītspēju un izturību pret koroziju

Izolācijas korpuss

Liesmu slāpējoša ABS plastmasa ar UL94-V0 kategoriju, kas nodrošina pilnīgu elektrisko izolāciju un mehānisko izturību

Montāža

Savietojams ar standarta 35 mm DIN sliedēm, lai nodrošinātu vienkāršu uzstādīšanu bez instrumentiem

Uzstādīšanas vadlīnijas

1. Uzstādiet spaiļu bloku: piestipriniet spaiļu bloku uz standarta 35 mm DIN sliedes skaitītāja kastē, nodrošinot, ka tas ir droši nofiksēts vietā.

2. Pievienojiet galveno ieplūdes vadu: noņemiet galveno ieplūdes vadu līdz norādītajam garumam un ievietojiet to ieplūdes spailes slotā. Pievelciet skrūvi līdz ieteiktajam griezes momentam.

3. Pievienojiet izejas vadus: katrai no 15 izejām noņemiet vadu līdz norādītajam garumam un ievietojiet to atbilstošajā marķētajā slotā. Pievelciet katru skrūvi līdz ieteiktajam griezes momentam.

4. Marķējiet ķēdes: izmantojiet speciālās marķējuma vietas, lai atzīmētu katru ķēdi ar atbilstošo slodzi vai ķēdes numuru.

5. Pārbaudiet savienojumus: pirms strāvas atjaunošanas izmantojiet multimetru, lai pārbaudītu katras ķēdes nepārtrauktību un pareizu vadu.
