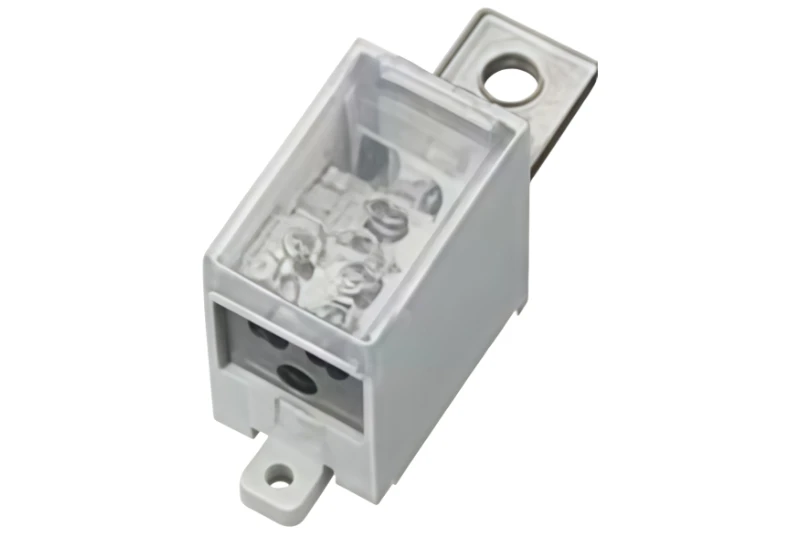

Neitrālā spaile 250A no 16 līdz 50 kvmm ir viena-pola neitrāla (N) pieslēguma vieta zemā-sprieguma diapazona - joslai, kurā atrodas komerciālie sadales paneļi, motoru vadības centri un mazie PV maiņstrāvas kombinatoru skapji.

Tur noiet greizi divas lietas. Terminālis, kas aizņemts no 400 A rāmja, tiek piegādāts ar tādu nospiedumu, kāds skapis nekad nebija paredzēts; tā vietā ielieciet šķiltavu sloksni, un savienojums sasilst, tiklīdz neitrāls sāk nest nelīdzsvarotu slodzi.

Tā izmēri ir aptuveni 16–50 mm² vadu diapazonā: 250 A nepārtraukts, viens pols, vairāki neitrāli punkti uz vienas pamatnes, uz stikla -pastiprināta PA66 izolatora ar nominālo jaudu virs 20 kV/mm.

Tehniskās specifikācijas

Elektriskās rindas ir šī modeļa publicētie skaitļi. Tirdzniecības rindas ir sērijas atsauces no lapām, kas jau ir piegādātas šajā diapazonā, jo šajā lapā neviena no tām netiek publicēta.

Vienums	Specifikācija
Funkcija	Viena{0}}pola neitrāla (N) spaiļu bloks trīs-fāžu četru{2}}vadu sistēmām
Nominālā strāva	250 Nepārtrauktas darbības - vide un uzstādīšanas bāze nav publicēta, skatiet ražošanas piezīmes
Slodzes bāze	250 A novērtē termināļa korpusu, nevis katru kontaktligzdu. Katrs pieslēguma punkts nes tikai to, ko atļauj tā vadītājs, tāpēc nosūtiet atzaru slodzes, kuras plānojat palaist, un mēs apstiprinām atbilstību
Nominālais spriegums	400 V maiņstrāva
Poļi	1 pols, vairāki neitrāli savienojuma punkti uz viena korpusa
Vadu diapazons	16 mm² līdz 50 mm², ciets vai savīts varš
Diriģents	Augstas-tīrības elektrolītiskā vara bloki, precīzi{1}}apstrādāti
Virsmas apdare	Alvas - plāksnes biezums nav publicēts, apstipriniet zvanu-
Izolācijas materiāls	Ar stiklu-pastiprināts poliamīds 66 (PA66+GF)
Dielektriskā izturība	Virs 20 kV/mm
Izolācijas pretestība	Virs 100 MΩ pie 500 V līdzstrāvas
Darba temperatūra	−25 grādi līdz +85 grādiem
Termināla skrūves	M6 tērauds
Skrūves griezes moments	2,0 N·m līdz 2,5 N·m, kā publicēts; 400 A lapā šajā diapazonā ir norādīti 5–7 N·m savām M6 skrūvēm, skatiet ražošanas piezīmi 3.
Kontakta pretestība	Nav publicēts šim modelim; 400 A lapā ir norādīts 0,2 mΩ maksimālā - sērijas atsauce, apstipriniet
Izturēt spriegumu	Nav publicēts šim modelim; tāda paša diapazona testi pie 2500 V maiņstrāvas 1 minūti - sērijas atsauce, apstipriniet
Montāža	Iepriekš-izurbti caurumi tiešai stiprināšanai pie paneļa plāksnes vai kopnes
Standarti	IEC 60947-1 un GB 7251.1, kā publicēts — skatiet 4. ražošanas piezīmi
Pielāgošana	Termināla konfigurācija, montāžas caurumu modelis, skrūvju specifikācija un zīmols, kas izgatavots pēc jūsu zīmējuma; Ir pieejami OEM un ODM
Kvalitātes kontrole	Elektriskās veiktspējas, mehāniskās izturības un izturības pret koroziju pārbaude katrai partijai
MOQ	20 gabali standarta izstrādājumiem, pietiekami zemi, lai izmēģinātu pirms projekta pasūtījuma
Izpildes laiks	Standarts no 7 līdz 10 dienām; 15 līdz 20 dienas pēc pasūtījuma
Kvalitātes garantija	12 līdz 24 mēneši, skaitot no nosūtīšanas datuma
Ražošanas standarts	ISO 9001 kvalitātes vadības sistēma
Iepakojums	30 gabali vienā kartona kārbā, 3,2 kg bruto vienā kastītē
Piegādes ostas	Ningbo osta / Šanhajas osta
Citāts Turnaround	24 stundu laikā pēc zīmējuma saņemšanas

Galvenās priekšrocības

Četri punkti nosaka, vai 250 A neitrāls punkts ir piemērots jau uzbūvētajam skapim.

Izmērs paredzēts 250 A joslai

Nominālā 250 A nepārtraukta 16–50 mm² diapazonā. Šis korpuss ir paredzēts diapazona vidum, nevis 400 A rāmis ar mazāku marķējumu -, lai neitrālais punkts apturētu korpusa izmēru.

Kompakts korpuss, vērtējot pēc svara

Publicētais iepakojuma skaitlis ir godīgs aizstājējs: 30 gabali uz 3,2 kg kartona, aptuveni 100 g uz vienu vienību - viegla aparatūra šajā klasē, mazāks svars uzstādīšanai un nosūtīšanai.

Griezes momenta vērtība darba instrukcijai

2,0–2,5 N·m uz M6 skrūvēm ir skaitlis, ko paneļu veikals var ierakstīt montāžas instrukcijā un veikt pārbaudi uz grīdas - vaļīgs savienojums ir parastais iemesls, kādēļ neitrāls sasilst.

Skārda Kur Locītava aizveras

Alvas pārklājums neļauj vara saskares virsmām oksidēties mitrā vai kodīgā augu gaisā, tāpēc savienojums ar katru gadu nekļūst siltāks.

Stiepļu būra terminālis pret tradicionālo misiņa termināli

Virsraksts nāk no atsauces veidnes; tas ir skrūvējams{0}}vara bloks, tāpēc tabulā tas ir salīdzināts ar tradicionālo misiņa neitrālu sloksni. Skatīt ražošanas piezīmi 6.

Kādas izmaiņas	Šis konservētā vara neitrālais terminālis	Tradicionāla misiņa neitrāla josla
Diriģenta materiāls	Augstas-tīrības elektrolītiskā vara bloki, precīzi{1}}apstrādāti	Misiņa sakausējums, zemāka vadītspēja pēc sastāva
Pašreizējā klase	250 A nepārtraukts, publicēts	Uz pašas sloksnes parasti nav novērtējuma
Izolēts korpuss	Ar stiklu{0}}pastiprināta PA66 pamatne, dielektriskā izturība virs 20 kV/mm	Tīrs metāls uz atsevišķiem{0}}statīva izolatoriem
Kontaktpersonas sejas	Alvas pārklājums virs vara	Tīrs misiņš, pakļauts oksīdam-
Piemērojamais griezes moments	2,0–2,5 N·m uz M6, publicēts	Noteikts pēc sajūtas
Vadu diapazons	16–50 mm², ciets vai savīts varš	Fiksēts caurumu attālums, nepieciešami adapteri
Savienojuma punkti	Vairāki neitrāli punkti uz viena{0}}pola korpusa	Viens vadītājs uz radzēm

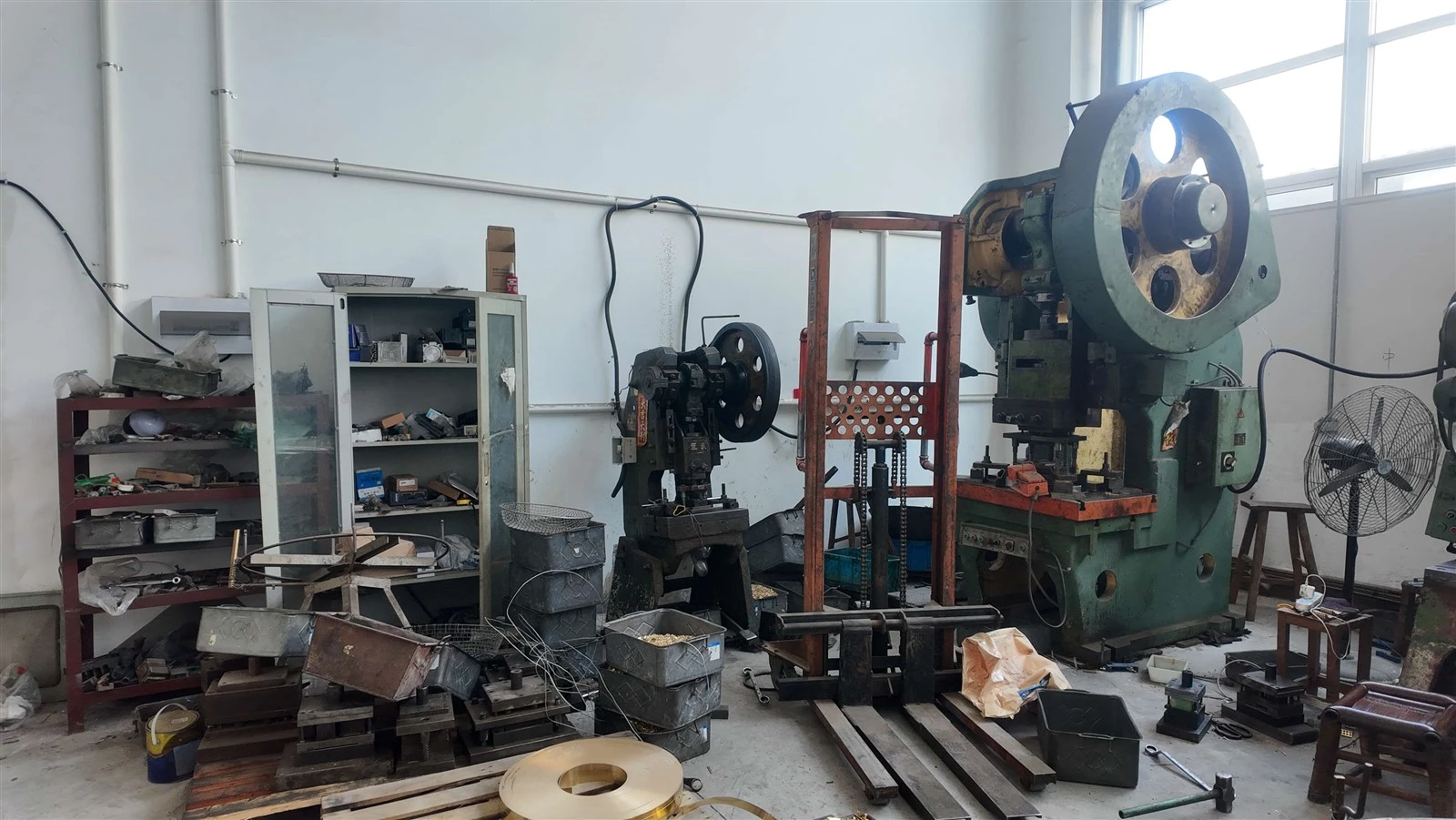

Profesionāls ražošanas process

Process notiek sešās operācijās, un katra no tām noslēdzas ar pierakstītu skaitli.

Vara bloku krājumi tiek pārbaudīti pēc saņemšanas.

Katrs bloks tiek apstrādāts atbilstoši rasējumam, un apstrādātā virsma tiek izmērīta.

PA66 pamatne ir veidota un pārbaudīta attiecībā uz zibspuldzi un izmēru novirzi.

Bloki tiek ievadīti skārda vannā kā partija ar pārklājuma biezuma paraugu.

Skrūves ir samontētas, un katrs savienojuma punkts ir pārbaudīts.

Pirms iepakošanas vienības iziet elektrisko, mehānisko un korozijas testu.

Materiālu un virsmas apstrādes iespējas

Divus materiālos lēmumus ir vērts pieņemt pirms instrumentu apstrādes, jo abus pēc tam ir grūti mainīt.

Stikls{0}}Pastiprināta PA66 pamatne

Izolatora dielektriskā izturība ir lielāka par 20 kV/mm un izolācijas pretestība virs 100 MΩ pie 500 V līdzstrāvas, noturot vadošos blokus no montāžas virsmas.

Elektrolītiskie vara bloki, alvas pārklājums

Augstas-tīrības elektrolītiskais varš uztur savienojumu vēsu, un skārda plāksne aizsargā virsmas, kur oksidēšanās citādi katru gadu palielinātu pretestību.

Lietojumprogrammu scenāriji

Trīs skapju veidi, kuros 250 A neitrālais punkts nosaka izkārtojumu.

Komerciālās sadales paneļi un paneļu dēļi

Trīs{0}}četru fāžu-vadu plates komerciālās ēkās, kur vairāki neitrālie vadītāji atstāj vienu mazu korpusu, nevis atsevišķu tapu rindu.

Motoru vadības centri un rūpnieciskie vadības paneļi

Vadības paneļi, kas baro jauktas slodzes, kur harmonikas un nelīdzsvarotas vienfāzes ķēdes šajā joslā virza uz augšu neitrālu strāvu.

PV maiņstrāvas kombinatori un mazi uzglabāšanas skapji

Maiņstrāvas kombinators un mazi uzglabāšanas skapji uz jumtiem un aiz{0}}-skaitītāju vietām, kur neitrālais ceļš ir jānovērtē, nevis jāimprovizē.

Bieži uzdotie jautājumi

J: Ko patiesībā sedz 250 A reitings?

A: Tas novērtē viena pola korpusu uz 16–50 mm² vara vadītāja. Apkārtējās vides vai instalācijas bāze netiek publicēta, un katrs punkts nes tikai to, ko atļauj tā vadītājs - nosūtiet atzaru slodzes, un mēs apstiprinām atbilstību.

J: Kā tas atšķiras pēc izmēra ar neitrālu termināli, kas ir par vienu izmēru lielāks?

A: Tas ir korpuss, kura izmēri atbilst diapazona vidum, nevis lielāks rāmis ar mazāku etiķeti. Iepakojuma skaitlis ir 30 gabali uz 3,2 kg kartona; pieprasiet aploksnes zīmējumu un pārbaudiet to atbilstoši jūsu paneļa izkārtojumam.

J: Kādi vadītāji un griezes moments ir nepieciešami?

A: Ciets vai savīts varš no 16 līdz 50 mm², pievilkts ar M6 tērauda skrūvēm pie 2,0–2,5 N·m un ar nominālo 400 V maiņstrāvu. Lapā tajā pašā diapazonā ir norādīts 5–7 N·m savām M6 skrūvēm, tāpēc mēs apstiprinām pēc zīmējuma.

J: Vai to var izveidot atbilstoši mūsu zīmējumam?

A: Termināla konfigurācija, montāžas caurumu raksts, skrūvju specifikācija un zīmols ir iekļauti jūsu zīmējumā, un pirmais raksts tiek nosūtīts kopā ar paraugu pirms palaišanas sākuma.

J: Kas ir MOQ un cik ātrs ir citāts?

A: Standarta MOQ ir 20 gabali, kas ir pietiekami zems, lai to izmēģinātu pirms projekta pasūtījuma. Standarta izstrādājumi tiek piegādāti 7–10 dienu laikā, savukārt pielāgotie izstrādājumi tiek piegādāti 15–20 dienu laikā, un tiem tiek nodrošināta 12–24 mēnešu garantija. Citāti atgriežas 24 stundu laikā.
